新闻标题：J19H压力表仪表针型阀-温州华特仪表阀门有限公司
什么是仪表针型阀？
1、概念：仪表针型阀是仪表丈量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
2、优点：
1）卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表丈量管路中的一种先进连接方式的阀门。
2）针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
3、安装时应使介质的流向与阀体上的箭头方向一致。
4、手动截止阀、球阀可安装在管路的任何位置上。

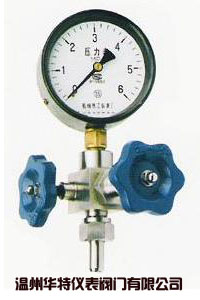

J19H-16-320压力表针型阀（含压力表）
产品型号：J19H-1.6(32)型压力表针型阀
产品名称：压力表仪表针型阀
.jpg)
二、压力表仪表针型阀主要零件材料：
|
零件名称
Part name
|
阀杆
Stem
|
阀体
Body
|
阀底座
Base
|
填料
Packing
|
填料阀盖 Packing
bonnet
|
手轮Handwheel
|
|
J19H-320-DN6
|
碳钢
Carbon steel
|
铬不锈钢
Cr. Stainless steel
|
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
|
碳钢Carbon steel
|
优质碳钢
High grade carbon steel
|
|
J19W-320P-DN15
|
铬镍不锈钢
Cr. Ni Stainless stee
|
铬不锈钢
Cr. Stainless steel
|
铬镍不锈钢
Cr. Ni Stainless steel
|
不锈钢Stainless steel
|
三、压力表仪表针型阀主要性能规范：
|
型号
Type
|
公称压力PN Mpa
|
试验压力PS(Mpa)_Test pressure
|
工作压力(Mpa) Working pressure
|
工作温度(OC) Working temps.
|
适用介质Applicable medium
|
|
壳体
Shell
|
密封(液)Seal
|
密封(气)Seal
|
|
J19H-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540OC
|
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J19W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425 OC
|
四、J19H压力表仪表针型阀主要外形及连接尺寸：
|
型号
Type
|
公称直径
DN（mm）
|
尺寸 Dimension
|
重量(kg)Weight
|
|
L1
|
Do
|
D2
|
|
|
